Auffangwannen (Schienenfahrzeuge)

GLEIS-TRAGWANNEN für SCHIENENFAHRZEUGE

Produktbild einer Gleis-Tragwanne im Typ GW 750 mit Abdeckung aus Gitterrosten. Material: Stahlbeton, Eigenschaft: flüssigkeitsundurchlässig.

Gleis-Tragwannen mit allgemeiner bauaufsichtlicher Zulassung / allgemeiner Bauartgenehmigung

Gemäß § 62 Wasserhaushaltsgesetz müssen Abfüllanlagen so beschaffen sein und so errichtet, unterhalten, betrieben und stillgelegt werden, dass eine Kontamination von Gewässern nicht zu besorgen ist. Unsere Gleis-Tragwannen besitzen eine allgemeine bauaufsichtliche Zulassung /Allgemeine Bauartgenehmigung (Zulassungs-Nr. Z-74.3-36) des Deutschen Institut für Bautechnik und erfüllen die Vorgaben des § 62 Wasserhaushaltsgesetz. Das Einsatzgebiet unserer Gleis-Tragwannen deckt die Abfüllung (Befüllung und Entleerung) gemäß AwSV § 2 (22) von Kesselwagen (KWG) ab. Unsere Gleis-Tragwannen werden in der chemischen Industrie, Tanklägern, Waschanlagen für Züge und der petrochemischen Industrie eingesetzt.

Die Gleis-Tragwannen bestehen aus flüssigkeitsundurchlässigen Stahlbeton (FDE-Beton) C45/55 und erfüllen die Anforderungen der Expositionsklassen XC4, XD3, XF4 und WA. Bei Bedarf können die Gleis-Tragwannen zusätzlich mit einem zugelassenen Beschichtungssystem beschichtet oder mit einer Stahlauskleidung hergestellt werden. Durch die allgemeine bauaufsichtliche Zulassung /Allgemeine Bauartgenehmigung wird das Genehmigungsverfahren vereinfacht. Gemäß § 63 (4.2) WHG ist eine Eignungsfeststellung nicht erforderlich. Für weitere Informationen setzen Sie sich bitte mit uns in Verbindung. Wir finden immer eine Lösung.

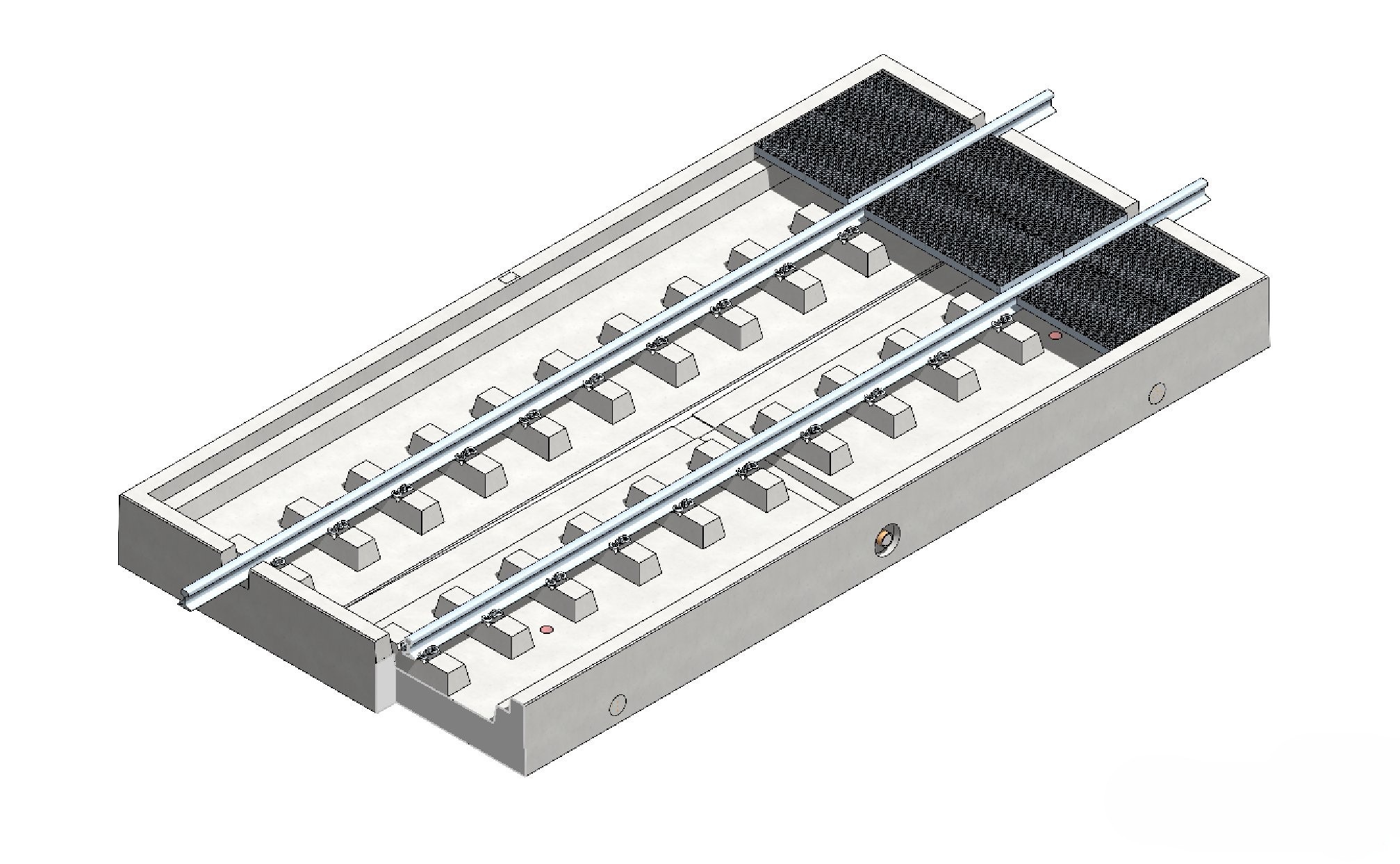

Skizze einer Gleis-Tragwanne im Typ GW 750 mit Abdeckung aus Gitterrosten aus Stahlbeton, die flüssigkeitsundurchlässig ist.

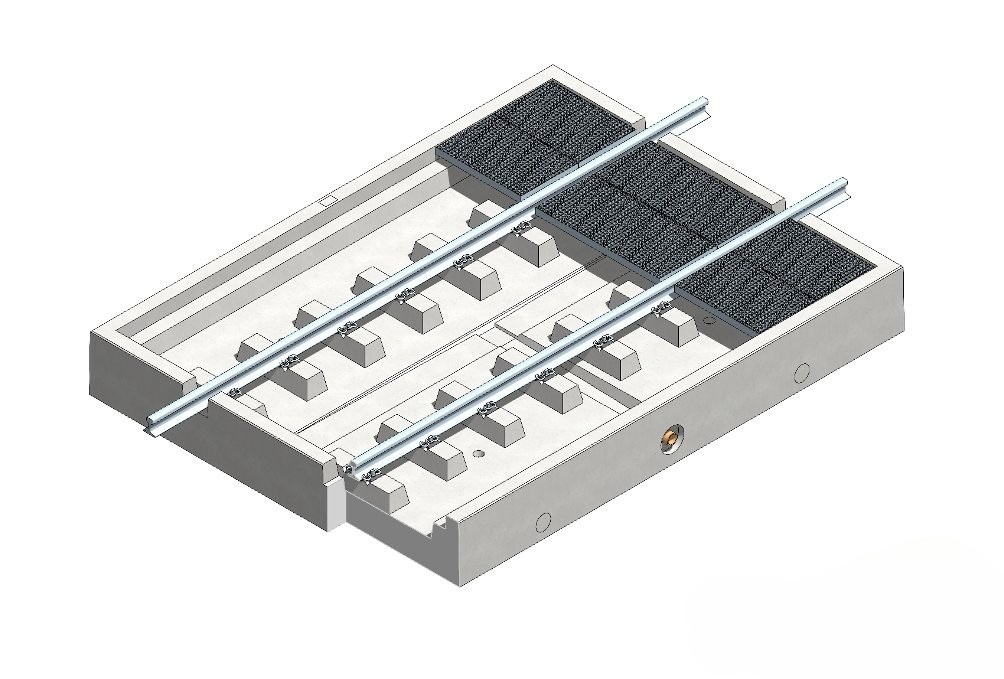

Skizze einer Gleis-Tragwanne im Typ GW 500 mit Gitterrostabdeckung, gefertigt aus flüssigkeitsundurchlässigen Stahlbeton.

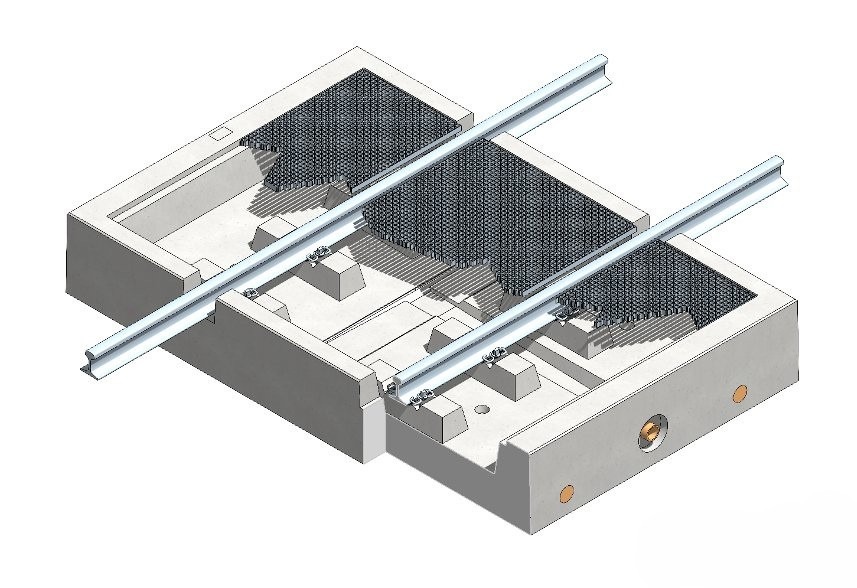

Skizze einer Gleis-Tragwanne im Typ GW 250, aus flüssigkeitsundurchlässigen Stahlbeton. Die Wanne fängt wassergefährdenden Flüssigkeiten auf und schützt damit die Umwelt.

GW 750 mit Gitterrostabdeckung

  • Maße (außen) Länge: 7,50 m, Breite: 3,80 m, Höhe: 0,60 m
  • Rückhaltevermögen ca. 3,18 m³
  • Gewicht ca. 25,5 t
  • Belastbarkeit LM 71 bzw. DIN FB - 101 (SLW 60)

GW 500 mit Gitterrostabdeckung

  • Maße (außen) Länge: 5,00 m, Breite: 3,80 m, Höhe: 0,60 m
  • Rückhaltevermögen ca. 3,18 m³
  • Gewicht ca. 17,0 t
  • Belastbarkeit LM 71 bzw. DIN FB - 101 (SLW 60)

GW 250 mit Gitterrostabdeckung

  • Maße (außen) Länge: 2,50 m, Breite: 3,80 m, Höhe: 0,60 m
  • Rückhaltevermögen ca. 3,18 m³
  • Gewicht ca. 8,5 t
  • Belastbarkeit LM 71 bzw. DIN FB - 101 (SLW 60)

Detailansicht

Kombinierbar mit Abdeckungssystemen

Unsere Auffangwannen lassen sich perfekt mit verschiedenen Abdecksystemen kombinieren, z.B. mit Gitterrostabdeckungen aus GFK oder Stahl. Wir beraten Sie gerne individuell und finden die perfekten Lösungen für Sie. Sprechen Sie uns einfach an.

Anwendungsbeispiele

Gleis-Tragwanne, eingebaut in einer Waschanlage für Züge, um wassergefährdende Flüssigkeiten aufzufangen.
Abbildung einer Gleis-Tragwanne im Außenbereich, deren Funktion es ist, wassergefährdende Flüssigkeiten aufzufangen. Im Vordergrund ist die Betonunterkonstruktion der Wanne zu sehen.
